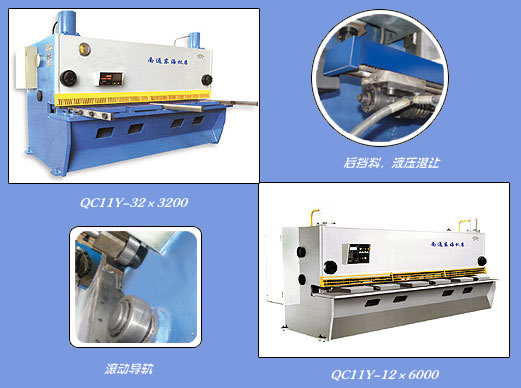

　QC11Y系列液压闸式剪板机： 　

功能特点：
·第二代液压剪板机。
·机架，刀架采用整体焊接结构，经振动消除应力，精度保持性好。
·采用先进的集成式液压系统，可靠性好。
·采用三点支承滚动导轨，消除支承间隙，提高剪切质量。
·刀片间隙手轮调整迅速，准确，方便。
·矩形刀片，四个刃口均可使用，使用寿命长。
·剪切角可调，减少板料扭曲变形。
·上刀架采用内顷结构，便于落料，提高了制件的精度。
·具有分段剪切功能。
·机动后挡料，数字显示。

主配置：
·进口显数器
·高压齿轮泵
·国内名牌企业液压元件

　技术参数：

参数名称/规格型号 6×2500 6×3200 6×4000 6×5000 6×6000 8×2500 8×3200 8×4000 8×5000 8×6000 12×2500
可剪板厚 　 　 　 　 　 　 　 　 　 　 　
普通板 6 6 6 6 6 8 8 8 8 8 12
不锈钢 4 4 4 4 4 6 6 6 6 6 10
可剪板宽 2500 3200 4000 5000 6000 2500 3200 4000 5000 6000 2500
后挡料行程 600 600 600 600 800 800 800 800 800 800 800
剪切角度调整 0.5-2 0.5-2 0.5-2 0.5-2 0.5-2 0.5-2 0.5-2 0.5-2 0.5-2 0.5-2 0.5-2.5
喉口深度 　 　 　 　 　 120 120 120 120 120 120
电机功率 7.5 7.5 7.5 11 11 11 11 11 15 15 15
　
参数名称/规格型号 12×3200 12×4000 12×5000 12×6000 12×8000 16×2500 16×3200 16×4000 16×5000 16×6000 16×8000
可剪板厚 　 　 　 　 　 　 　 　 　 　 　
普通板 12 12 12 12 12 16 16 16 16 16 16
不锈钢 10 10 10 10 10 12 12 12 12 12 12
可剪板宽 3200 4000 5000 6000 8000 2500 3200 4000 5000 6000 8000
后挡料行程 800 800 800 800 800 800 800 800 800 1000 1000
剪切角度调整 0.5-2.5 0.5-2.5 0.5-2.5 0.5-2.5 0.5-2.5 0.5-2.5 0.5-2.5 0.5-2.5 0.5-2.5 0.5-2.5 0.5-2.5.5
喉口深度 120 120 120 120 120 120 120 120 120 120 120
电机功率 15 15 22 30 37 22 22 22 30 37 45

　
参数名称/规格型号 20×2500 20×3200 20×4000 25×2500 25×3200 25×4000 32×2500 32×3200 32×4000
可剪板厚 　 　 　 　 　 　 　 　 　
普通板 20 20 20 25 25 25 32 32 32
不锈钢 16 16 16 20 20 20 25 25 25
可剪板宽 2500 3200 4000 2500 3200 4000 2500 3200 4000
后挡料行程 1000 1000 1000 1000 1000 1000 1000 1000 1000
剪切角度调整 0.5-3 0.5-3 0.5-3.5 0.5-3.5 0.5-3.5 0.5-3.5 0.5-3.5 0.5-3.5 0.5-3.5
喉口深度 120 120 120 120 120 120 120 120 120
电机功率 30 30 30 37 37 37 55 55 55
