结构特点：
·本机采用液压传动，摆式刀架整体焊接结构，设计合理可靠，操作性能好，使用维修方便。
·刀架上刀片的安装面为螺旋面，确保在剪切过程中刀片间隙的均匀性，剪切断面质量高。
·上下刀片刀口间隙由手柄调节，刻度盘指示数值，调整轻便迅速，正确可靠。

QC12Y-6×4000液压摆式剪板机

QC12Y-25×3200液压摆式剪板机

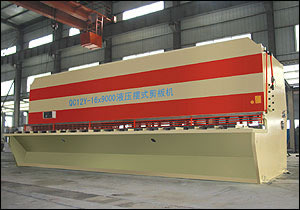

该机床于2004年9月份由本公司专为中国长春一汽配套厂家设计制造，于2004年11月份交付使用。
最大剪板厚度16mm。
最大剪板宽度9000mm。
剪切力：150吨。
外形尺寸：长×宽×高
　　　　　10040×3700×3600
机床重量：88吨。
油泵：NT5-G100F，流量100L，
　　　由上海航空发动机厂配套。
电机功率：55kw。
用户名称：
长春市金瀚峰通钢冶金产品商贸有限公司。
用户地址：长春市二道区惠二路49号。
用户电话：0431-4717777。

　技术参数：

型 号	可剪板厚(mm)	可剪板宽(mm)	剪切角	空行程次数n/min-1	后挡料范围(mm)	主电机功率Kw
QC12-4×2500	4	2500	1。30'	18	20-600	5.5
4×3200	4	3200	1。30'	18	20-600	5.5
4×4000	4	4000	1。30'	12	20-600	5.5
4×5000	4	5000	1。30'	10	20-600	7.5
4×6000	4	6000	1。30'	7	20-800	7.5
6×2500	6	2500	1。30'	18	20-600	7.5
6×3200	6	3200	1。30'	14	20-600	7.5
6×4000	6	4000	1。30'	12	20-600	7.5
6×5000	6	5000	1。30'	10	20-600	7.5
6×6000	6	6000	1。30'	7	20-800	7.5
8×2500	8	2500	1。30'	14	20-600	7.5
8×3200	8	3200	1。30'	10	20-600	11
8×4000	8	4000	1。30'	8	20-600	11
8×5000	8	5000	1。30'	7	20-800	15
8×6000	8	6000	1。30'	6	20-800	15
8×8000	8	8000	1。30'	5	20-800	15
10×2000	10	2000	1。30'	12	20-600	15
10×2500	10	2500	1。30'	10	20-600	15
10×3200	10	3200	1。30'	10	20-600	15
10×4000	10	4000	1。30'	8	20-600	15
12×2000	12	2000	2。	12	20-600	15
12×2500	12	2500	2。	11	20-600	15
12×3200	12	3200	2。	10	20-600	15
12×4000	12	4000	2。	8	20-800	18.5
12×5000	12	5000	2。	7	20-800	22
12×6000	12	6000	2。	6	20-800	30
12×8000	12	8000	2。	5	20-800	37
16×2500	16	2500	2。	8	20-600	22
16×3200	16	3200	2。	7	20-600	22
16×4000	16	4000	2。	5	20-600	22
16×5000	16	5000	2。	5	20-800	30
16×6000	16	6000	2。	5	20-800	37
16×9000	16	9000	2。	5	20-800	45
20×2000	20	2000	2。30'	10	20-600	37
20×2500	20	2500	2。30'	8	20-800	37
20×3200	20	3200	2。30'	6	20-800	37
20×4000	20	4000	2。30'	5	20-800	37
25×2100	25	2100	3。	10	20-800	45
25×2500	25	2500	3。	8	20-800	45
25×3200	25	3200	3。	5	20-800	45
32×2500	32	2500	3。	5	20-800	55
